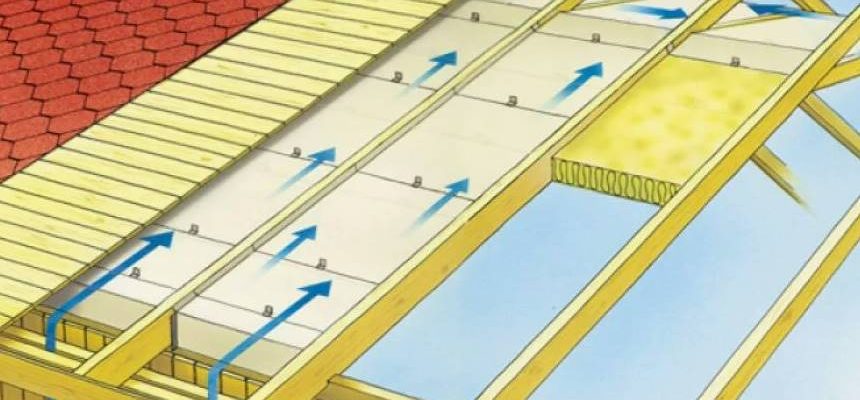

Дышащая крыша: как правильно устроить вентиляцию подкровельного пространства и забыть о конденсате

Владельцы домов с мансардами и холодными чердаками нередко сталкиваются с неприятным открытием: через год-два после строительства стропила темнеют, покрываются чёрным налётом, а в воздухе верхних комнат появляется затхлый запах. Виновник этой проблемы — конденсат, который ежедневно оседает на внутренней поверхности кровли и деревянных конструкциях. Причина кроется в отсутствии или неправильной организации вентиляции подкровельного пространства. Многие считают, что если чердак холодный, то и проветривание ему не нужно, или что достаточно одной-двух отдушин. Однако физика влагообмена не прощает упрощений: тёплый воздух из нижних помещений, насыщенный паром, поднимается вверх, встречается с холодной кровлей и превращается в капли воды. Без грамотного воздухообмена эти капли впитываются в дерево, вызывая гниение, плесень и постепенное разрушение всей стропильной системы. Эта статья для тех, кто хочет раз и навсегда понять, как создать эффективную вентиляцию под кровлей, не допустив типичных ошибок.

Почему подкровельное пространство задыхается без вентиляции

Под кровельным покрытием всегда существует микроклимат, отличный от уличного. Даже в холодном чердаке температура зимой выше, чем снаружи, за счёт теплопотерь через перекрытие верхнего этажа. Летом же металлическая или тёмная битумная кровля раскаляется, и под ней образуется настоящая паровая баня. Влажность возникает не только из-за поднимающегося из дома пара, но и вследствие конденсации на холодных поверхностях, а также из-за возможных микро-протечек. Когда вентиляция отсутствует или работает слабо, влажный воздух застаивается, не находя выхода. Влага конденсируется на стропилах, обрешётке и внутренней стороне кровельного материала. Дерево, постоянно находящееся в сырости, теряет прочность: за 3 – 5 лет гниль может разрушить до трети сечения стропильной ноги, что потребует её замены, а это крайне сложная операция, сравнимая с частичной переборкой крыши. Плесневые грибки выделяют споры, которые проникают в жилые помещения, вызывая аллергию и респираторные заболевания у домочадцев.

Физика процесса: откуда берётся вода под крышей

Чтобы понять принципы вентиляции, нужно уяснить два ключевых факта. Первый: тёплый воздух способен удерживать значительно больше водяного пара, чем холодный. При снижении температуры относительная влажность растёт, и при достижении 100 процентов избыточная влага выпадает в виде конденсата. Второй: парциальное давление водяного пара всегда стремится к выравниванию. Поэтому пар из тёплого помещения будет мигрировать в более холодное подкровельное пространство, даже сквозь тонкие щели в перекрытии или через негерметичную пароизоляцию. Именно поэтому вентиляция под кровлей нужна не только в жилых мансардах, но и в холодных чердаках — она удаляет этот просочившийся пар до того, как он сконденсируется на стропилах.

Признаки того, что вентиляция подкровельного пространства работает неправильно

Прежде чем приступать к переделке системы, стоит убедиться, что проблема действительно существует. Опытные мастера определяют нехватку вентиляции по следующим визуальным и тактильным признакам:

• Капли воды или иней на внутренней стороне кровельного покрытия зимой, а также влажные пятна на стропилах и обрешётке;
• Чёрные или серые разводы на деревянных элементах, характерный запах плесени при входе на чердак;
• Вздутие и пузырение гидро- и пароизоляционных мембран из-за скопившейся влаги;
• Ржавые потёки на металлических креплениях (саморезах, скобах, гвоздях), коррозия металлочерепицы изнутри;
• Наледь и сосульки на карнизных свесах зимой — признак того, что тёплый воздух из-под кровли подтаивает снег, а это возможно только при недостаточной вентиляции и утечках тепла;
• Летом — сильная духота на чердаке, ощущение «забитости» воздуха, что говорит об отсутствии воздухообмена.

Если хотя бы два из этих признаков присутствуют, необходимо срочно пересматривать систему вентиляции, иначе капитальный ремонт стропил станет неизбежен в ближайшие 2 – 3 зимы.

Элементы системы вентиляции скатной крыши

Правильно спроектированная вентиляция подкровельного пространства состоит из нескольких обязательных компонентов, работающих в комплексе. Нельзя установить только коньковый аэратор или сделать пару отверстий во фронтоне — нужна циркуляция воздуха по всей площади кровли.

Приточные отверстия в карнизном свесе

Воздух должен поступать под кровлю снизу, вдоль всей линии карниза. Для этого используются софиты с перфорацией — специальные панели, которыми подшивается нижняя часть ската. Перфорация может быть в виде щелей или мелких отверстий. Альтернативный вариант — установка решётчатых продухов в свесе через каждые 60 – 100 сантиметров. Важно, чтобы суммарная площадь приточных отверстий составляла не менее 1/300 от площади горизонтальной проекции кровли для холодного чердака и 1/150 для утеплённой мансарды. Например, для крыши площадью 100 квадратных метров площадь приточных щелей должна быть не менее 0,33 квадратного метра (3300 квадратных сантиметров). Это примерно 3,3 метра перфорированного софита шириной 10 сантиметров или 16 – 20 продухов диаметром 15 сантиметров.

Вытяжные отверстия в коньке и верхней части ската

Для выхода нагретого влажного воздуха необходимы протоки в самой высокой точке кровли. Самый эффективный вариант — коньковый аэратор, который монтируется вдоль всего конька. Он представляет собой профильный элемент с защитными стенками от снега и дождя, но открытый для выхода воздуха по всей длине. Если коньковый аэратор по каким-то причинам невозможен (например, на шатровой крыше), используются точечные аэраторы (флюгарки, кровельные вентиляционные выходы), которые устанавливаются на расстоянии не более 1,5 – 2 метров друг от друга в верхней части каждого ската. Важное правило: суммарная площадь вытяжных отверстий должна быть равна или немного превышать площадь приточных, чтобы не создавать избыточного давления внутри.

Вентиляционный зазор между утеплителем и кровлей

В скатных крышах с утеплением (мансардах) между гидроизоляцией и кровельным покрытием обязательно оставляется зазор высотой от 4 до 8 сантиметров. Этот зазор создаётся с помощью контробрешётки — брусков, прибитых вдоль стропил поверх гидроизоляции. Воздух свободно циркулирует по этому зазору от карниза до конька, вымывая пар, который просочился через утеплитель, и унося конденсат с внутренней стороны кровли. Без такого зазора даже мощные аэраторы окажутся бесполезны: воздух просто не сможет двигаться под кровлей.

Дополнительные элементы: снегозадержатели и защита от насекомых

На приточные отверстия в карнизах обязательно устанавливаются москитные сетки (ячейка 2 – 3 миллиметра), чтобы внутрь не залетали осы, шершни, птицы и не задувался крупный мусор. На коньковых аэраторах предусмотрены лабиринтные преграды, но для точечных аэраторов также нужны защитные решётки. В снежных регионах выше коньковых аэраторов монтируются снегозадержатели, чтобы наледи не перекрывали выход воздуха.

Пошаговая организация вентиляции для разных типов крыш

Конструкция кровли — холодная или утеплённая — определяет схему вентиляции. Универсального решения не существует, и попытка применить мансардную схему на холодном чердаке приведёт к избыточному воздухообмену и потерям тепла, а холодную схему на мансарде — к гарантированному конденсату.

Вентиляция холодного чердака (нежилое помещение под крышей)

Холодный чердак сам по себе служит вентиляционной камерой. Здесь не нужен узкий зазор над утеплителем (который лежит на полу чердака). Достаточно обеспечить сквозное проветривание всего объёма чердака. Для этого делаются слуховые окна (по 2 – 3 на скат) или фронтонные решётки (продухи) в торцах крыши. Если фронтоны глухие, в кровельном покрытии (металлочерепице или шифере) устанавливаются вентиляционные выходы — те же точечные аэраторы. Обязательное условие: приточные отверстия в карнизах (через софиты) и вытяжные в коньке или на верхней части скатов. Воздух заходит снизу, проходит по всему чердаку и выходит вверху. При этом утеплитель на полу чердака должен быть закрыт пароизоляцией снизу (со стороны жилого помещения), чтобы пар из дома не попадал на чердак. На холодном чердаке важно, чтобы вентиляция работала круглый год, поэтому слуховые окна оставляют приоткрытыми или делают жалюзийные решётки.

Вентиляция утеплённой мансарды

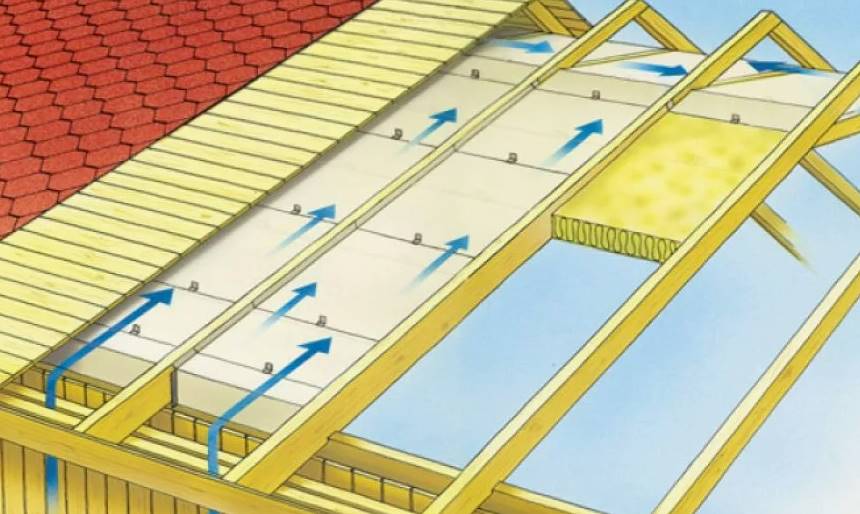

Здесь схема сложнее. Между кровельным покрытием и утеплителем обязательно создаётся вентилируемый зазор (канал) толщиной 4 – 8 сантиметров. Утеплитель со стороны помещения защищается пароизоляцией. Влага, всё же проникшая в утеплитель, должна испаряться в сторону вентиляционного зазора через паропроницаемую гидроизоляционную мембрану (супердиффузионную). Поэтому использовать обычную полиэтиленовую плёнку в качестве гидроизоляции для мансарды категорически нельзя — она не пропускает пар наружу. Воздух поступает через перфорированные софиты в карнизе, поднимается по зазору, выходит через коньковый аэратор. При этом важно, чтобы в зазоре не было препятствий — например, поперечных брусков обрешётки, которые перекрывают канал. Контробрешётка укладывается вдоль стропил, а уже на неё — поперечная обрешётка под кровлю. Так продольные каналы остаются свободными.

Типичные ошибки при устройстве вентиляции подкровельного пространства

Даже зная теорию, многие строители и домовладельцы допускают одни и те же просчёты, которые сводят на нет всю систему. Опыт ремонта десятков крыш показывает, что наиболее частыми являются следующие нарушения:

• Отсутствие вентиляционного зазора в утеплённой крыше — утеплитель укладывается вплотную к кровельному покрытию, что гарантирует намокание и плесень за один сезон.
• Блокировка приточных отверстий утеплителем при монтаже карнизной подшивки — если софит установлен, но изнутри его забили минватой без зазора, воздух не поступает.
• Слишком маленький вентиляционный зазор (менее 3 сантиметров) — из-за аэродинамического сопротивления воздух почти не движется. Эффективность зазора 2 сантиметра в 5 раз ниже, чем 5 сантиметров.
• Установка точечных аэраторов без учёта площади — на крышу площадью 200 квадратных метров ставят всего 2 – 3 аэратора, тогда как нужно 10 – 12 штук.
• Использование в мансарде гидроизоляции низкой паропроницаемости (например, рубероида или полиэтилена) — пар не выходит, застревает в утеплителе.
• Задувание приточных отверстий снегом зимой и отсутствие их очистки — система перестаёт работать до весны, и в это время на стропилах выпадает обильный конденсат.
• Монтаж вентиляции только с одной стороны крыши (например, только приточные отверстия без вытяжных) — циркуляции нет, влага накапливается.

Как исправить уже существующие ошибки

Если крыша построена, но вентиляция не работает, не всегда требуется полная разборка. При недостаточном зазоре можно увеличить его, нарастив контробрешётку поверх существующей (придётся частично демонтировать кровлю в верхней и нижней части). Если не хватает аэраторов — их можно добавить, вырезав отверстия в кровельном покрытии (для металлочерепицы и профнастила это несложно). При забитых приточных щелях — заменить софиты на перфорированные или просверлить дополнительные отверстия в карнизной доске. Самый сложный случай — отсутствие вентиляционного зазора в утеплённой крыше, где утеплитель лежит прямо под кровлей. Здесь единственный выход — перебирать кровельный пирог, убирать лишние слои и создавать зазор, что сопоставимо с новым строительством. Поэтому так важно спроектировать вентиляцию до укладки кровли.

Особенности вентиляции для различных кровельных материалов

Не все покрытия одинаково «дружат» с вентиляцией. Некоторые материалы требуют специальных решений из-за своей структуры или способа монтажа.

Металлочерепица и профнастил

Эти материалы особенно подвержены конденсатообразованию из-за высокой теплопроводности металла. Зимой внутренняя сторона таких листов быстро остывает, и конденсат выпадает обильно. Вентиляционный зазор над утеплителем для металлочерепицы должен быть не менее 5 сантиметров, а лучше 6 – 8 сантиметров. Также обязательно наличие конькового аэратора, потому что точечные аэраторы на металлочерепице часто перекрываются снегом. При установке аэраторов важно использовать специальные уплотнители, повторяющие профиль листа, чтобы вода не затекала внутрь.

Гибкая битумная черепица

Битумная черепица укладывается на сплошное основание из фанеры или OSB, поверх которого идёт подкладочный ковёр. Такая конструкция плохо пропускает воздух. Поэтому вентиляционный зазор должен быть организован под сплошным основанием. То есть сначала монтируются стропила, затем контробрешётка (создаёт зазор), затем обрешётка (поперечная), а уже на неё — фанера. Воздух свободно циркулирует между рейками контробрешётки. Для битумной черепицы особенно важны коньковые аэраторы с широкой щелью, так как площадь естественной вентиляции через покрытие минимальна.

Натуральная и композитная черепица

Эти материалы имеют естественные зазоры между волнами или плитками, поэтому вентиляция через них работает лучше. Однако это не отменяет необходимости карнизных продухов и коньковых аэраторов. Специфика в том, что под черепицей часто делается разреженная обрешётка, которая не перекрывает вентиляционный канал, а укладывается поверх контробрешётки. Важно не допустить, чтобы нижний край черепицы (при свесе) закрывал приточные отверстия — для этого софиты должны отстоять от черепицы на 3 – 5 сантиметров.

Плоские кровли и рулонные покрытия

Хотя эта статья в основном о скатных крышах, упомянем, что на плоских кровлях вентиляция подкровельного пространства решается иначе — с помощью аэраторов, пронзающих гидроизоляционный ковёр, и создания разуклонки. На плоской кровле нет естественной тяги, поэтому применяют дефлекторы с вращающимися лопастями или высокие патрубки (не менее 50 сантиметров) для создания перепада давления. Однако это отдельная тема.

Расчёт и подбор вентиляционных элементов: практические рекомендации

Чтобы система работала, нужно не просто «что-то поставить», а рассчитать площадь продухов и количество аэраторов. Опытные кровельщики пользуются простыми правилами:

• Для холодного чердака: суммарная площадь вентиляционных отверстий (приточных и вытяжных) должна составлять 1/300 от площади чердачного перекрытия. При этом на приток и вытяжку делится поровну, либо на вытяжку чуть больше.
• Для утеплённой мансарды с вентилируемым зазором: площадь вентиляционных щелей по карнизу — 1/150 от площади кровли (учитывается только горизонтальная проекция). Площадь коньковой щели — такая же или на 10 процентов больше.
• Количество точечных аэраторов: один аэратор (например, модель «КTV» или аналоги) рассчитан на 5 – 8 квадратных метров кровли. Более точно — по паспорту изделия, где указана эффективная площадь вытяжного сечения. Например, аэратор с сечением 100 см² может обслуживать до 15 м² при условии, что зазор и приток достаточны. На практике ставят один аэратор на каждые 10 – 15 м².
• Для коньковых аэраторов: требуемая длина щели — примерно 0,25 метра на каждый квадратный метр кровли при стандартной высоте зазора 5 сантиметров. Проще говоря, коньковый аэратор должен быть смонтирован на всю длину конька, за исключением участков над фронтонами.

Важно помнить, что сетки, лабиринты и защитные решётки уменьшают живое сечение на 30 – 50 процентов, поэтому расчётное сечение следует увеличивать с учётом этого коэффициента.

Обслуживание вентиляции подкровельного пространства

Даже идеально спроектированная система со временем забивается пылью, паутиной, тополиным пухом и листьями. Рекомендуется проводить профилактический осмотр дважды в год — весной и осенью. Действия:

• Проверить приточные решётки в карнизах: нет ли закупорки, не забиты ли они осами или грязью. При необходимости очистить щёткой или пылесосом.
• Осмотреть коньковый аэратор: не перекрыт ли он слежавшимся снегом, не забиты ли лабиринты. Зимой важно удалять наледь вокруг аэратора, но аккуратно, не повреждая кровлю.
• Проверить целостность москитных сеток. Если сетка порвана, внутрь могут попасть насекомые, со временем строящие гнёзда, которые перекрывают вентиляцию.
• На чердаке или мансарде убедиться, что вентиляционный зазор не завален утеплителем или мусором. Иногда минеральная вата со временем сползает и закрывает нижнюю часть зазора.
• Удалить птичьи гнёзда из-под карниза, если они там появились. Птицы часто строят гнёзда в тёплых местах под кровлей, полностью блокируя приток воздуха.

Если обслуживание не проводится, через 3 – 5 лет эффективность вентиляции может упасть на 70 – 80 процентов, и конденсат вернётся.

Связь вентиляции с пароизоляцией и гидроизоляцией: система «умного дома»

Ошибочно думать, что вентиляция подкровельного пространства может работать в одиночку. Она лишь часть комплексной системы, куда входят также пароизоляция со стороны помещения и гидроизоляция (мембрана) над утеплителем. В правильно сконструированном пироге происходят следующие процессы: пароизоляция не даёт большому количеству пара из дома попадать в утеплитель. Оставшийся пар, который всё же проходит (например, через стыки или из-за неидеальной герметизации), движется через утеплитель к холодной стороне. Там он встречает паропроницаемую гидроизоляционную мембрану (например, с показателем диффузионного сопротивления Sd менее 0,3 метра). Пар проходит через мембрану и попадает в вентиляционный зазор, откуда удаляется воздушным потоком. Если же гидроизоляция паронепроницаема, пар остаётся в утеплителе, накапливается, и даже сильная вентиляция не поможет, так как пар не может выйти из толщи материала.

Таким образом, при проектировании вентиляции необходимо синхронизировать её с выбором мембран. Для мансард применяются супердиффузионные мембраны (типа «Tyvek», «Juta», «Delta» и аналоги), которые выпускают пар, но не пропускают воду. Для холодных чердаков допустима более дешёвая гидроизоляция с меньшей паропроницаемостью, так как там нет утеплителя, который нужно сушить.

Результат правильно организованной вентиляции

Когда все элементы подобраны верно, а монтаж выполнен без нарушений, подкровельное пространство остаётся сухим круглый год. Деревянные стропила сохраняют естественный цвет без почернений, не имеют признаков гнили и плесени. В мансарде зимой не образуется иней на скобах креплений, а летом там нет духоты. Срок службы кровельного покрытия увеличивается в 1,5 – 2 раза, потому что конденсат не вызывает коррозию металла и не разрушает битум. Домовладелец забывает о дорогостоящих ремонтах стропильной системы и замене утеплителя. Вентиляция подкровельного пространства — это не прихоть, а инженерная необходимость, и чем серьёзнее к ней отнестись на этапе строительства, тем дольше крыша будет радовать надёжностью и сухостью.
