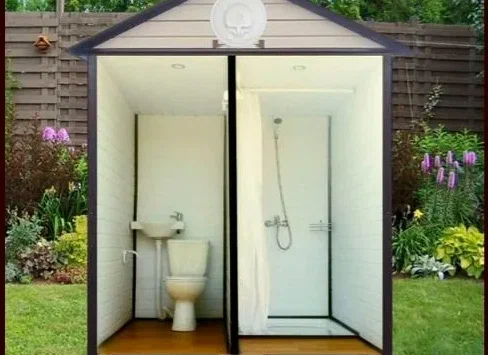

Компактный санузел на даче: строим душ и туалет в одной постройке из сэндвич-панелей или дерева

Дачный участок без удобств — это постоянный дискомфорт. Бегать в дом с улицы, чтобы помыть руки, или пользоваться уличным туалетом в дождь и холод утомляет. Оптимальное решение — отдельная постройка, совмещающая душ и туалет под одной крышей. Такая конструкция экономит место, материалы и время на строительство. Два материала лидируют в сегменте дачных санузлов: дерево (классика, доступно, экологично) и сэндвич-панели (быстрый монтаж, не требует отделки, долговечнее). Оба варианта можно построить своими руками без привлечения спецтехники, но технологии различаются кардинально. В этой статье подробно разобраны оба подхода, приведены схемы, чертежи и расчёты материалов для постройки размером 2 х 2.5 метра с разгораживающей стеной внутри.

Проектирование совмещённого блока: какие зоны и размеры нужны

Прежде чем выбирать материал, проектируют внутреннее пространство. Стандартный блок для дачи рассчитан на одновременное использование одним человеком. Душевая и туалетная комнаты разделены глухой стеной с отдельными входами с улицы или общим тамбуром. Вариант с тамбуром удобнее зимой — холодный воздух не врывается сразу в тёплые зоны. Минимальные внутренние размеры: туалет — 1.2 х 1.2 метра (устанавливают унитаз или дачный подиум с ведром), душевая — 1.2 х 1.5 метра (поддон 80 х 80 см и раздевалка). Общая площадь постройки — 2.5 х 2.0 метра (5 квадратов).

В проекте обязательно предусматривают:
— Двери для каждой зоны с внешней стороны (или одну общую дверь в тамбур).
— Окно (хотя бы маленькое 40 х 40 см) в каждой комнате для света и вентиляции.
— Вентиляционные отверстия в фундаменте под полом.
— Уклон пола в душевой к трапу для стока воды.
— Электропроводку для освещения и, при желании, для водонагревателя.

Чертёж на бумаге включает план фундамента (столбчатого или ленточного), раскладку стен с дверными и оконными проёмами, схему стропил для односкатной или двускатной крыши. Для сэндвич-панелей чертёж нужен с точностью до 5 мм — лишние зазоры потом трудно герметизировать. Для дерева точность может быть ниже (1 – 2 см), но геометрию соблюдать необходимо.

Фундамент для лёгкой постройки: выбираем основание

И деревянный санузел, и постройка из сэндвич-панелей весят немного (500 – 1000 кг). Массивный заглублённый фундамент не нужен. Используют три варианта: столбчатый из бетонных блоков, винтовые сваи малого диаметра (76 мм) или мелкозаглублённую ленту (для пучинистых грунтов). Самый бюджетный и простой для новичка — столбчатый фундамент из блоков 20 х 20 х 40 см.

Установка столбчатого фундамента

Размечают прямоугольник 2.2 х 2.7 метра (на 20 – 30 см больше размеров постройки для свеса крыши). По углам и через каждые 1.5 метра по периметру, а также под несущей перегородкой копают лунки глубиной 30 – 40 см (ниже плодородного слоя). На дно каждой лунки насыпают песок 10 см и трамбуют. Укладывают два бетонных блока друг на друга, скрепляя цементным раствором. Верх блоков должен быть в одной горизонтальной плоскости — проверяют гидроуровнем. Перепад между блоками не более 5 мм. На блоки укладывают два слоя рубероида — это гидроизоляция между фундаментом и обвязкой.

Альтернатива: винтовые сваи и лента

Винтовые сваи 76 мм длиной 1.5 метра вкручивают вручную в те же точки, что и блоки. После вкручивания их обрезают по уровню и заливают внутрь бетоном. Этот вариант дороже блоков в 2 – 3 раза, но идеален на пучинистых грунтах и склонах. Мелкозаглублённую ленту (ширина 30 см, глубина 40 см, арматура 10 мм) заливают только для очень тяжёлой душевой — например, если планируется кирпичная печь для нагрева воды. Для лёгких стен лента избыточна.

Строительство из сэндвич-панелей: быстрый монтаж без отделки

Сэндвич-панели для дачных построек — это трёхслойный материал: два листа оцинкованной стали или пластика с утеплителем (пенополистирол или минеральная вата) между ними. Толщина панелей — 40 – 60 мм, ширина — 1.15 метра, длина — от 2 до 6 метров. Постройка собирается как конструктор: металлический каркас из профильной трубы 40 х 40 мм или 40 х 20 мм, и панели крепятся к нему саморезами с термошайбами.

Каркас и сборка стен

Для санузла 2 х 2.5 метра потребуется профильная труба 40 х 40 мм (около 60 погонных метров). Каркас варят или собирают на болтах. Сначала нижнюю обвязку приваривают к закладным на фундаменте (к блокам или сваям). Затем устанавливают вертикальные стойки через каждые 1.0 – 1.15 метра (строго под ширину панели). В местах дверей и окон ставят двойные стойки. Сверху — верхняя обвязка. К ней крепят стропила из трубы 40 х 20 мм для односкатной крыши с уклоном от передней стенки к задней (перепад 30 – 40 см).

Панели нарезают по высоте (обычно 2.2 – 2.3 метра) и крепят к каркасу саморезами с пресс-шайбой и резиновой прокладкой (термошайбой). Шаг крепежа — 30 – 40 см по периметру листа. Стыки панелей промазывают герметиком (силиконовым или акриловым) и закрывают специальными Н-образными или плоскими соединительными профилями. Углы закрывают угловым профилем — он крепится заклёпками или саморезами.

Крыша, пол и двери для сэндвич-панелей

Кровлю делают из тех же сэндвич-панелей (укладывают их поверх стропил с нахлёстом 15 – 20 см) или из профнастила по обрешётке. Второй вариант дешевле, но требует гидро- и пароизоляции. Пол — деревянные лаги 100 х 50 мм с шагом 60 см, опирающиеся на нижнюю обвязку. Между лагами — утеплитель (минеральная вата 50 мм), сверху — фанера 18 мм или ОСБ 15 мм. В душевой части пол делают с уклоном к трапу: для этого поверх ОСБ заливают цементно-песчаную стяжку толщиной 3 – 5 см с уклоном 2 – 3 процента. Стяжку гидроизолируют обмазочной мастикой перед укладкой плитки или резинового покрытия.

Двери для санузла из сэндвич-панелей можно купить готовые металлопластиковые или сделать распашные из той же панели, обрезав её по размеру и обрамив по периметру трубой 20 х 20 мм. Петли приваривают к каркасу, ручку и замок врезают в стальной лист.

Деревянный санузел: классика с возможностью ручной работы

Дерево — традиционный материал для дачных построек. Он дешевле сэндвич-панелей (если брать обрезную доску), дышит, не перегревается на солнце, легко ремонтируется. Но требует защиты от гниения и плесени. Для стен используют брус 100 х 100 мм (рубленый вариант) или каркасную технологию с обшивкой доской 25 мм или вагонкой.

Каркасно-щитовая технология из дерева

Самый быстрый деревянный вариант — каркасный. Нижнюю обвязку из бруса 100 х 50 мм укладывают на фундамент на рубероид. По углам и через 60 см ставят стойки из бруса 100 х 50 мм. Верхнюю обвязку делают из такого же бруса. Стойки фиксируют временными укосинами. После выравнивания всей конструкции по уровню и отвесу, ставят постоянные укосины по углам (из доски 100 х 25 мм). Снаружи каркас обшивают доской 25 х 150 мм или влагостойкой фанерой 12 мм. Изнутри — вагонкой или ОСБ.

Между наружной и внутренней обшивкой укладывают утеплитель — минеральную вату 50 – 100 мм. Со стороны улицы под обшивку обязательно крепят ветрозащитную мембрану, со стороны помещения — пароизоляцию. Без этих плёнок утеплитель намокает от конденсата и перестаёт работать.

Крыша и пол в деревянном санузле

Крыша — односкатная или двускатная. Для односкатной переднюю стену делают выше задней на 30 – 40 см. Стропила из доски 100 х 50 мм кладут на верхнюю обвязку с шагом 60 см. Поверх стропил — обрешётка из доски 25 х 100 мм (шаг 30 – 40 см) и кровельный материал (профнастил, ондулин, мягкая черепица). Пол — лаги из бруса 100 х 50 мм на нижней обвязке, черновой пол из доски 25 мм, утеплитель, фанера или ОСБ, а в душевой — гидроизоляция и стяжка с уклоном к трапу (аналогично сэндвич-панелям).

Внутреннее обустройство: сантехника, стоки и освещение

Независимо от материала стен, внутренности душа и туалета требуют одинакового подхода. Вода в душевую подаётся из ёмкости (бака) на крыше, из скважины через насос или из дома по закопанной трубе. Самый простой вариант — бак на 100 – 200 литров, окрашенный в чёрный цвет, установленный на крыше постройки. Вода греется солнцем за день, и к вечеру можно мыться. Для наполнения бака используют насос или привозную воду.

Система слива: куда уходит вода

Вода из душа и (иногда) из туалета должна куда-то уходить. Варианты:
— Слив в выгребную яму (для туалета). Яму объёмом 2 – 3 куба выкапывают рядом с постройкой, стенки укрепляют бетонными кольцами или покрышками. Дно ямы для душа делают фильтрующим (щебень), для туалета — герметичным (бетон).
— Слив в септик мини (еврокуб). Цилиндрическая ёмкость объёмом 800 – 1000 литров закапывается в грунт. Используют для душа и унитаза, если нет выгребной ямы.
— Отвод воды от душа на рельеф (если нет запретов и используется натуральная косметика). Воду отводят по трубе в дренажную канаву или на газон в 5 метрах от постройки.

Важно: жирная и мыльная вода из душа не должна попадать в выгребную яму туалета — это нарушает биологический процесс. Для душа делают отдельную дренажную яму или фильтрующий колодец.

Освещение и вентиляция

В душевой и туалете обязательно освещение. Проводку прокладывают в гофрированном рукаве, светильники — влагозащищённые (IP 65 для душа, IP 44 для туалета). Выключатель ставят снаружи. Вентиляция: в душевой — вытяжное отверстие под потолком (100 мм), приток через щель под дверью 2 – 3 см. В туалете — аналогично, но можно добавить принудительный вентилятор на 12 Вольт.

Сравнение сэндвич-панелей и дерева: таблица для выбора

Чтобы новичку было проще определиться, ниже приведено сравнение по ключевым параметрам для постройки 5 м².

Вывод: сэндвич-панели — это выбор тех, кто ценит скорость, не хочет заниматься отделкой и готов заплатить на 20 – 30 процентов больше за долговечность. Дерево — для тех, у кого есть время, навыки работы с пиломатериалами и желание построить максимально бюджетный вариант, пусть и с ежегодным уходом.

Утепление, отделка и защита от мороза для зимнего использования

Если душ и туалет планируется использовать не только летом, но и в межсезонье (апрель-май, сентябрь-октябрь), постройка нуждается в утеплении. Для сэндвич-панелей дополнительный утеплитель не требуется — достаточно толщины 60 мм. Для деревянного каркаса нужна минеральная вата 100 мм в стенах, полу и потолке. В полу душевой утеплитель укладывают под гидроизоляцию и стяжку.

Обогрев в холодное время

Электрический тёплый пол в душевой (инфракрасная плёнка или кабель) — самый комфортный вариант, но требует осторожности: вода не должна попадать на незащищённые контакты. Дешевле и безопаснее — масляный радиатор малой мощности (500 – 800 Вт) или керамическая панель. Для туалета достаточно обычной лампы накаливания 40 – 60 Вт — она выделяет тепло. В сильные морозы (-15 и ниже) воду из бака и труб сливают, чтобы не замёрзли. Для постоянного зимнего использования нужна система слива воды с принудительным опорожнением (клапан в нижней точке).

Пошаговая инструкция для новичка: от разметки до первого душа

Для тех, кто выбрал сэндвич-панели (как более быстрый и надёжный вариант для новичка без опыта), приведён краткий план на 3 дня при работе 6 – 8 часов в день.

День первый: фундамент и нижняя обвязка

Разметить участок под блоки 2.2 х 2.7 метра. Выкопать 9 лунок под блоки (углы + 1 промежуточный на каждую сторону + 1 под перегородку). Установить блоки на песчаную подушку, выровнять по уровню. Уложить рубероид. Сварить или собрать на болтах нижнюю обвязку из профильной трубы 40 х 40 мм, выверить диагонали (равны до 3 мм). Приварить обвязку к закладным пластинам в блоках (анкера предварительно залиты в блоки).

День второй: каркас, панели и крыша

Приварить вертикальные стойки с шагом 1.15 метра (по ширине панелей). Установить верхнюю обвязку. Установить стропила с уклоном от фасада к задней стене. Навесить панели на стены: первую прикручивают к угловой стойке, последующие — через соединительный профиль. Угловые стыки закрыть уголком. Поверх стропил уложить панели кровли или смонтировать обрешётку и профнастил.

День третий: пол, дверь и внутренняя отделка

Смонтировать лаги пола из трубы 40 х 20 мм или из бруса 100 х 50 мм (уже на деревянные подкладки). Уложить черновой пол из ОСБ 15 мм. В душевой зоне сделать цементную стяжку с уклоном к трапу (трап вывести в дренажную трубу). Нарезать и установить дверь из сэндвич-панели или купленную пластиковую. Установить бак для воды на крыше, подвести трубу внутрь душевой. Подключить слив к дренажной яме. Протянуть проводку для светильников и выключателя.

После этого постройка готова к эксплуатации. Покраска и антисептик для сэндвич-панелей не нужны. Внутри достаточно повесить крючки для одежды и установить поддон или деревянный трап в душевой. Для туалета — поставить дачный подиум с ведром или биотуалет. Через 2 – 3 дня после заливки стяжки можно мыться. Такой санузел прослужит без ремонта 20 – 30 лет, а при необходимости его можно разобрать и перенести на другое место — панели и каркас не теряют свойств при перемонтаже.

Душ и туалет в одной постройке — это разумная экономия и удобство. Летом — возможность ополоснуться после грядок без забегания в дом, зимой — теплое место с лампой и сухим унитазом. Выбор между деревом и сэндвич-панелями зависит от бюджета, времени и желания возиться с отделкой. Оба варианта рабочие, но сэндвич-панели дают фору по скорости и влагостойкости. Дерево же дарит ощущение традиционной дачи и возможность бесконечных улучшений своими руками. Главное — правильно сделать фундамент, уклон пола и вентиляцию, а стены и крыша уже дело техники.
