Монтаж электропроводки в стены: штробление, прокладка кабеля и установка подрозетников

Скрытая электропроводка в стенах позволяет создать аккуратный и безопасный интерьер без видимых кабелей и коробов. Однако такая система требует строгого соблюдения технологии, так как доступ к проводам после отделки будет ограничен. Ошибки на этапе монтажа приводят к перегреву кабеля, проблемам с эксплуатацией и необходимости вскрытия стен.

Грамотный подход к устройству проводки включает проектирование, подготовку стен, штробление, укладку кабеля и установку подрозетников. Каждый этап влияет на надежность и безопасность всей электрической системы.

Планирование электропроводки

Перед началом работ важно продумать схему расположения всех элементов. Это позволяет избежать хаотичной прокладки кабелей и перегрузки линий.

Составление схемы

Определяются точки подключения, расположение розеток, выключателей и распределительных коробок.

• Розетки — на высоте 200 – 300 мм от пола
• Выключатели — 800 – 1000 мм от пола
• Учет расположения мебели и техники

Схема должна быть понятной и логичной, с минимальным количеством пересечений.

Разделение на группы

Для повышения безопасности и удобства эксплуатации электропроводка делится на отдельные линии.

• Освещение
• Розеточные группы
• Мощные приборы

Это снижает нагрузку на сеть и упрощает обслуживание.

Штробление стен: создание каналов для проводки

Штробы — это каналы в стенах, в которых размещаются кабели. Их выполнение требует аккуратности и соблюдения правил.

Разметка перед штроблением

Перед началом работ на стены наносится разметка согласно проекту.

• Линии строго вертикальные и горизонтальные
• Исключение диагональных трасс

Это облегчает дальнейшее обслуживание и снижает риск повреждения проводки.

Инструменты для работы

Для штробления используются специализированные инструменты, обеспечивающие точность и безопасность.

• Штроборез с пылесосом
• Перфоратор
• Болгарка

Выбор зависит от материала стен и объема работ.

Глубина и ширина штроб

Размеры каналов должны соответствовать диаметру кабеля и защитной оболочке.

• Глубина 20 – 30 мм
• Ширина с учетом кабеля и крепления

Слишком глубокие штробы могут ослабить конструкцию стены.

Прокладка кабеля: надежность и безопасность

Правильная укладка кабеля обеспечивает стабильную работу системы и предотвращает аварийные ситуации.

Выбор кабеля

Для скрытой проводки используются кабели с двойной изоляцией.

• ВВГнг — негорючий кабель
• Сечение 1.5 мм² для освещения
• Сечение 2.5 мм² для розеток

Выбор зависит от нагрузки и назначения линии.

Способы укладки

Кабель укладывается в штробу с фиксацией для предотвращения смещения.

• Крепление клипсами
• Использование гофры

Гофра дополнительно защищает провод от механических повреждений.

Соединение проводов

Все соединения выполняются в распределительных коробках.

• Использование клемм
• Исключение скруток без изоляции

Надежные соединения предотвращают нагрев и искрение.

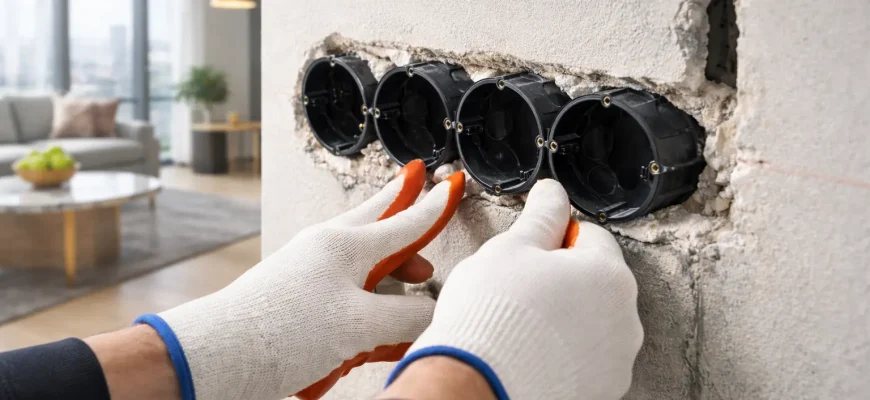

Установка подрозетников

Подрозетники служат основой для крепления розеток и выключателей. Их правильная установка влияет на удобство эксплуатации.

Подготовка отверстий

Отверстия выполняются с помощью коронки по бетону.

• Диаметр 68 мм
• Глубина с запасом под кабель

Отверстия должны располагаться строго по уровню.

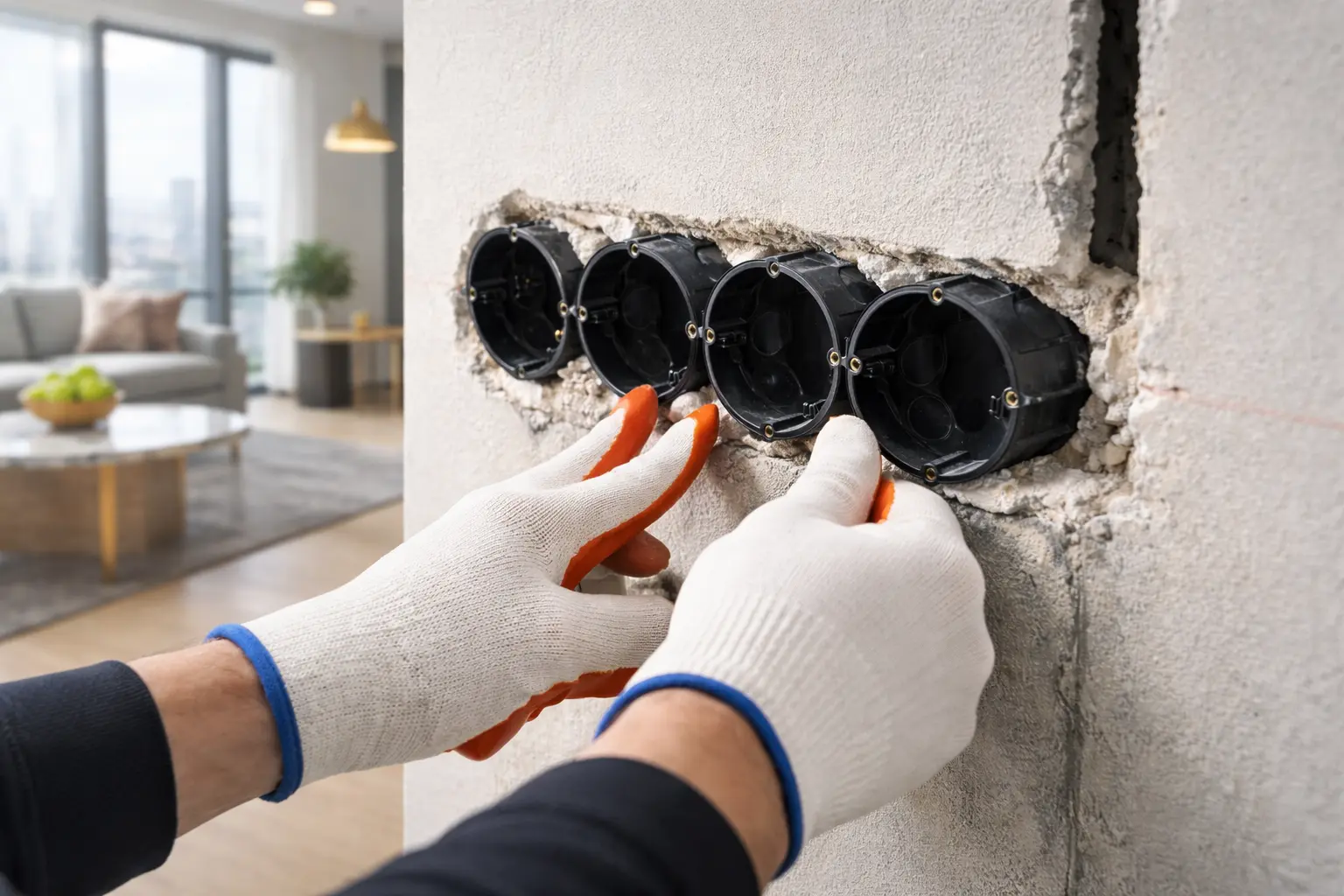

Монтаж подрозетников

Коробки фиксируются в стене с помощью строительных смесей.

• Использование гипсовых составов
• Выравнивание по уровню

Важно обеспечить плотное прилегание к стене.

Подключение кабеля

Кабель заводится внутрь подрозетника с запасом длины.

• Запас 100 – 150 мм
• Защита изоляции

Это упрощает дальнейшую установку розеток и выключателей.

Заделка штроб и подготовка к отделке

После укладки кабеля штробы закрываются и поверхность подготавливается к финишной отделке.

Заполнение каналов

Используются строительные смеси, обеспечивающие прочность и ровную поверхность.

• Гипсовые растворы
• Цементные смеси

Состав наносится равномерно без пустот.

Выравнивание поверхности

После высыхания выполняется шлифовка и подготовка под отделку.

• Шпаклевка
• Грунтование

Это обеспечивает аккуратный внешний вид стен.

Типичные ошибки при монтаже

Нарушение технологии приводит к проблемам в эксплуатации и снижает безопасность системы.

• Отсутствие схемы проводки
• Диагональные штробы
• Использование неподходящего кабеля
• Плохая фиксация подрозетников

Такие ошибки могут проявляться перегревом проводов и нестабильной работой сети.

Практические рекомендации

Для надежного результата важно соблюдать технологию и контролировать каждый этап работ.

• Использовать качественные материалы
• Соблюдать нормы безопасности
• Проверять соединения перед заделкой
• Сохранять схему проводки

Грамотно выполненный монтаж электропроводки обеспечивает стабильную работу системы, безопасность и удобство эксплуатации на долгие годы.
