Мелкозаглубленный ленточный фундамент своими руками: точный расчет и надежная заливка

Когда речь заходит о строительстве небольшого дома, гаража или бани, многие домовладельцы оказываются перед выбором: заказывать дорогой заглубленный фундамент или рискнуть сэкономить на мелкозаглубленной ленте. Опыт тысяч построек показывает: правильно рассчитанный и грамотно залитый мелкозаглубленный ленточный фундамент (МЗЛФ) успешно служит десятилетиями на пучинистых и слабопучинистых грунтах. Конструкция работает как жесткая рама, которая распределяет нагрузки от здания и одновременно сопротивляется морозному пучению. Однако малейшая ошибка в расчетах или нарушение технологии превращают эту экономичную систему в источник постоянных проблем — трещин, перекосов и разрушения стен.

Особенности конструкции и области применения МЗЛФ

Мелкозаглубленный ленточный фундамент отличается от обычного заглубленного тем, что его подошва находится выше глубины промерзания грунта. В большинстве регионов средней полосы это означает закладку на глубину 50 – 70 сантиметров от поверхности земли, тогда как уровень промерзания может достигать 1.5 – 1.8 метра. Кажущееся противоречие разрешается за счет двух факторов: частичного снятия касательных сил пучения с помощью утепления и армирования, а также за счет того, что сама лента работает как единая конструкция, способная приподниматься и опускаться без разрушения.

Такая схема идеально подходит для каркасных домов, построек из газобетона в один этаж, деревянных срубов, бань и гаражей. На сильно пучинистых грунтах (глина, суглинок, влажный торф) применение МЗЛФ требует обязательного комплекса мер: дренажа, песчано-гравийной подушки, утепления отмостки и самой ленты. На скальных, крупнообломочных и супесчаных грунтах с низкой пучинистостью фундамент можно делать по упрощенной схеме.

Расчет параметров: ширина, глубина и армирование

Любительский подход «сделаю как у соседа» для фундамента неприемлем. Грунты даже на соседних участках могут отличаться по влажности, плотности и составу. Поэтому перед закупкой материалов выполняют хотя бы минимальные изыскания: откапывают шурф на глубину 1.5 метра или бурят ручным буром. Оценивают тип грунта, уровень грунтовых вод и наличие верховодки.

Определение ширины ленты

Ширина подошвы фундамента напрямую зависит от нагрузки от здания и несущей способности грунта. В частном строительстве для легких построек используют упрощенную формулу: ширина ленты (в сантиметрах) равна суммарной нагрузке на 1 погонный метр (в килограммах), деленной на расчетное сопротивление грунта (в кг/см²). Для большинства суглинков сопротивление принимают 1.5 – 2.5 кг/см², для песков средней плотности — 2.5 – 3.5 кг/см².

На практике ширину ленты под каркасный дом или баню принимают 30 – 40 сантиметров, под дом из газобетона или бруса — 40 – 50 сантиметров. Важное правило: ширина ленты должна быть на 10 – 15 сантиметров больше толщины стены, чтобы оставался опорный выступ. Для стен из газобетона 375 миллиметров минимальная ширина подошвы — 500 миллиметров.

Глубина заложения и высота надземной части

Минимальная глубина заложения для МЗЛФ — 50 сантиметров от планировочной отметки земли. Оптимальная для пучинистых грунтов — 70 сантиметров. При этом надземная часть (цоколь) должна возвышаться минимум на 30 – 40 сантиметров, чтобы защитить стены от капельной влаги и снега. Общая высота ленты (подземная + надземная часть) часто составляет 80 – 110 сантиметров.

Опасная ошибка — делать ленту слишком низкой над землей. В этом случае даже при хорошей отмостке стены намокают от брызг дождя и тающего снега, а древесина нижней обвязки загнивает за 5 – 7 лет. Для регионов с высокими снежными покровами цоколь поднимают до 60 – 80 сантиметров.

Расчет армирования для жесткости ленты

Мелкозаглубленная лента работает на изгиб при неравномерных перемещениях грунта. Поэтому армирование — не формальность, а критически важный элемент. Используют ребристую арматуру класса А400 (А-III) диаметром 12 – 16 миллиметров для продольных рабочих стержней. Гладкую арматуру 6 – 8 миллиметров применяют для вертикальных и поперечных хомутов (конструктивное армирование).

Типовая схема армирования ленты:

• 4 или 6 продольных стержней (по 2 – 3 в нижнем и верхнем поясе).
• Расстояние между стержнями в поясе — 30 – 40 сантиметров.
• Защитный слой бетона снизу и с боков — 40 – 50 миллиметров.
• Поперечные хомуты устанавливают с шагом 200 – 300 миллиметров в зонах возможных напряжений (углы, примыкания стен) и 300 – 400 миллиметров на прямых участках.

Длину арматуры рассчитывают, исходя из периметра всех стен (включая внутренние несущие перегородки) с учетом нахлеста в 40 диаметров стержня. Например, для арматуры 12 миллиметров нахлест составляет 480 миллиметров. Все углы армируют гнутыми элементами, а не пересечением прямых прутков — это обеспечивает пространственную жесткость каркаса.

Пошаговая технология заливки МЗЛФ

Весь процесс от разметки до распалубки занимает от 1 до 4 недель в зависимости от погоды и объема работ. Ускорять набор прочности бетона искусственно (например, постоянным прогревом) в домашних условиях сложно и затратно, поэтому лучше ориентироваться на естественное твердение.

Шаг 1. Разметка и земляные работы

На подготовленной площадке удаляют плодородный слой почвы на 20 – 30 сантиметров. По чертежу с помощью обноски (деревянных кольев с горизонтальными планками) наносят оси наружных и внутренних стен. Проверяют диагонали: расхождение не более 20 миллиметров на весь периметр. Траншею копают шириной на 15 – 20 сантиметров больше проектной ширины ленты — это пространство понадобится для установки опалубки и распорок.

Глубина траншеи должна соответствовать проектной глубине заложения плюс толщина песчано-гравийной подушки (обычно 30 – 40 сантиметров). Стены траншеи стараются делать вертикальными, но на сыпучих грунтах допускают небольшой уклон (1:0.5). Дно выравнивают по горизонтали с помощью лазерного или водяного уровня.

Шаг 2. Подушка и гидроизоляция подошвы

На дно траншеи засыпают крупнозернистый песок слоем 20 – 25 сантиметров, проливают водой и трамбуют виброплитой или ручной трамбовкой. Следующий слой — щебень фракции 20 – 40 миллиметров или гравий, толщиной 15 – 20 сантиметров. Такая подушка выполняет три задачи: дренирует воду под фундаментом, компенсирует неравномерные подвижки грунта и прерывает капиллярный подсос влаги.

Поверх подушки раскатывают рулонную гидроизоляцию (рубероид или более современный изопласт) с нахлестом полос 15 – 20 сантиметров. Гидроизоляция не дает цементному молоку из бетона уйти в щебень, сохраняя водоцементное отношение в смеси. Кроме того, она отделяет бетон от грунта, предотвращая коррозию арматуры снизу.

Шаг 3. Вязка арматурного каркаса

Вязать арматуру лучше непосредственно в траншее на подставках высотой 40 – 50 миллиметров (пластиковые фиксаторы «стульчики» или куски кирпича). Поперечные хомуты нарезают с таким расчетом, чтобы после их установки до стенок опалубки оставался зазор 40 – 50 миллиметров. Для вязки используют отожженную стальную проволоку диаметром 1.2 – 1.5 миллиметров и специальный крючок (ручной или механический). Сварка арматуры не рекомендуется — она снижает прочность металла в местах соединения.

В углах и Т-образных примыканиях стен используют гнутые П-образные или Г-образные элементы, которые связывают с основными стержнями. Длина загиба за угол — не менее 40 диаметров рабочей арматуры. Нельзя делать углы простым пересечением прямых прутков — в таком месте под нагрузкой арматура разрывается, и лента теряет целостность.

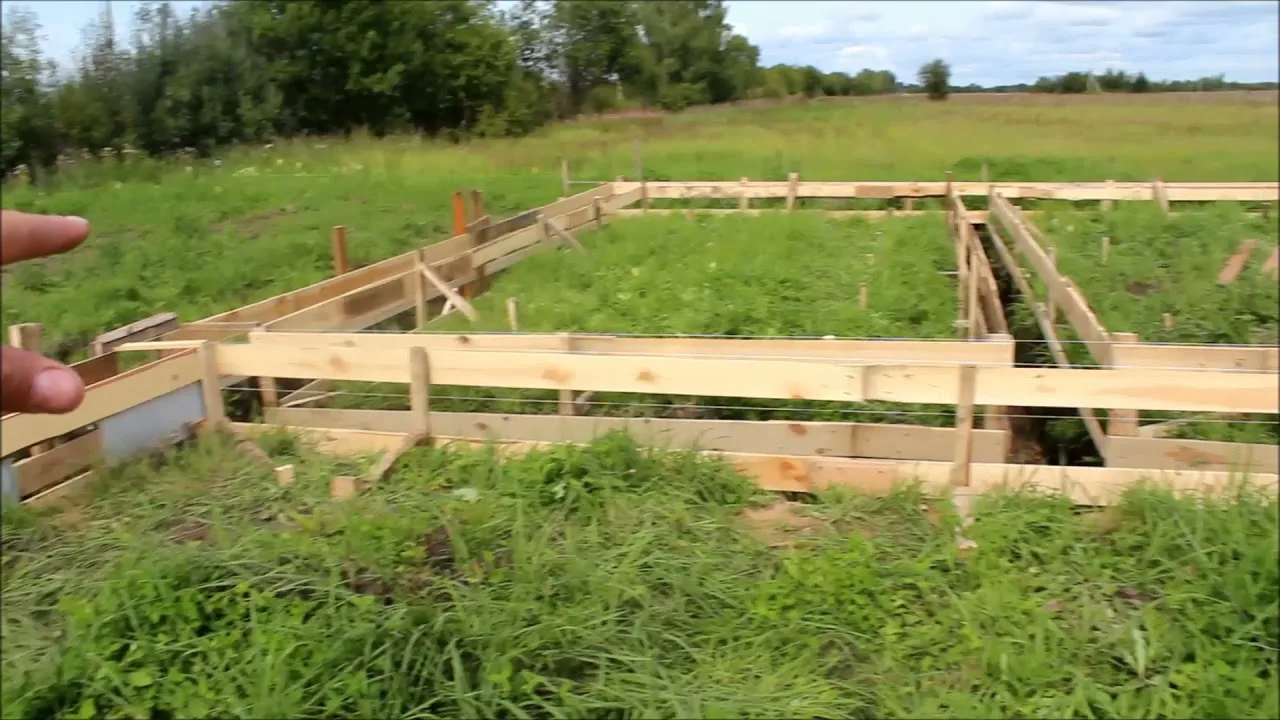

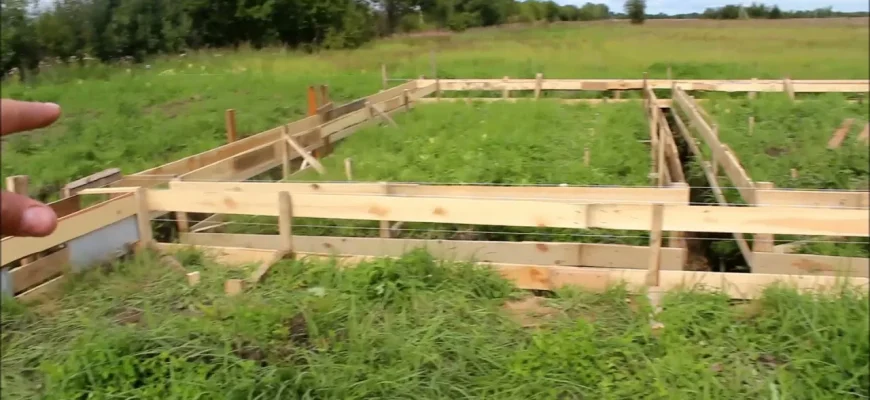

Шаг 4. Установка опалубки

Для МЗЛФ используют съемную щитовую опалубку из обрезной доски толщиной 40 – 50 миллиметров, влагостойкой фанеры или ламинированного ДСП. Щиты собирают на земле по размерам ленты, затем опускают в траншею и скрепляют между собой. Снаружи устанавливают упоры через каждые 80 – 100 сантиметров, а сверху щиты стягивают проволочными скрутками или шпильками, чтобы бетон не раздвинул опалубку при заливке.

Внутренние стенки опалубки смазывают отработанным маслом или эмульсией для легкого отделения после застывания бетона. На высоте 30 – 40 сантиметров от дна траншеи в опалубке делают отверстия для продухов (диаметром 100 – 150 миллиметров с шагом 3 – 4 метра) — они обеспечат вентиляцию подпольного пространства. Продухи закладывают обрезками пластиковых труб, которые остаются в теле фундамента.

Шаг 5. Заливка бетона и уход за ним

Для МЗЛФ используют бетон марки не ниже М200 (В15) для легких построек и М300 (В22.5) для домов из газобетона и кирпича. Лучше заказывать заводской бетон с доставкой — это гарантирует стабильность состава и возможность залить ленту за один прием. Послойная заливка с перерывами более 6 – 8 часов создает холодные швы, которые станут слабым местом.

При заливке бетон подают с низкой высоты (не более 1.5 метра), чтобы избежать расслоения смеси. Каждый слой толщиной 30 – 50 сантиметров вибрируют глубинным вибратором или штыкуют арматурным прутом для удаления пузырьков воздуха. Верхний слой выравнивают правилом по верхним кромкам опалубки и затирают полутерком.

После заливки бетон накрывают полиэтиленовой пленкой для предотвращения быстрого испарения воды. В жаркую погоду ленту увлажняют каждые 4 – 6 часов в течение первых 5 дней. Опалубку снимают через 10 – 14 дней при среднесуточной температуре выше 15 °C, а дальнейшие работы по возведению стен начинают через 28 суток — именно столько времени требуется бетону для набора марочной прочности.

Утепление и гидрозащита готовой ленты

Мелкозаглубленный фундамент нуждается в защите от морозного пучения не меньше, чем в прочном бетоне. Даже идеально армированная лента начнет трескаться, если пучинистый грунт под ней будет примерзать и выталкивать конструкцию вверх. Поэтому сразу после набора прочности выполняют комплекс защитных мер.

Вертикальную гидроизоляцию стенок ленты наносят после снятия опалубки. Для этого используют битумные мастики или обмазочные полимерцементные составы в два слоя. На пучинистых грунтах дополнительно укладывают экструдированный пенополистирол (XPS) толщиной 50 – 100 миллиметров поверх гидроизоляции — он работает и как утеплитель, и как защита мембраны от механических повреждений.

Горизонтальное утепление отмостки — ключевой элемент для МЗЛФ. Вокруг фундамента (шириной 80 – 120 сантиметров) вынимают грунт на глубину 30 – 40 сантиметров, засыпают песок, укладывают плиты XPS толщиной 50 миллиметров с уклоном от дома 3 – 5 градусов, затем армируют сеткой и заливают бетоном или укладывают тротуарную плитку. Утепленная отмостка отодвигает границу промерзания от подошвы фундамента, и силы пучения не возникают.

Обязательный элемент — дренаж при высоком уровне грунтовых вод. Дренажную трубу (перфорированную, в геотекстиле) укладывают по периметру на уровне подошвы фундамента или чуть ниже, с отводом в колодец или ливневую канализацию. Вода, отведенная из зоны фундамента, резко снижает пучинистость глинистых грунтов.

Контроль качества и типичные ошибки при самостоятельной заливке

Даже строгое следование инструкции не застраховано от просчетов. Самые частые ошибки новичков связаны с недооценкой пучинистых свойств грунта, экономией на арматуре и нарушением режима твердения бетона. Ниже приведены контрольные точки, которые проверяют на каждом этапе.

При приемке бетона проверяют:

• Подвижность смеси (осадка конуса) — для ленточного фундамента оптимальна марка П3 или П4 (густая сметана).
• Отсутствие расслоения — вода не должна выступать на поверхности после транспортировки.
• Соответствие марки — требуют у поставщика паспорт качества с указанием состава и даты отгрузки.

После застывания фундамента оценивают:

• Геометрию — отклонение сторон от вертикали не более 10 миллиметров на метр высоты.
• Отсутствие раковин и пустот на поверхности — их наличие говорит о плохом виброуплотнении.
• Цвет бетона — равномерный серо-стальной без желтоватых и бурых пятен (признак пережога или некачественного цемента).

Если в течение первой зимы после заливки на фундаменте появились волосные трещины (шириной до 0.5 миллиметра) — это обычно усадочные дефекты, неопасные для несущей способности. А вот наклонные или горизонтальные трещины, раскрывающиеся более чем на 1.5 миллиметра, требуют усиления: подведения домкратов и устройства разгрузочных поясов. В запущенных случаях единственный выход — замена фундамента, что сравнимо по стоимости с новым строительством. Поэтому лучше потратить лишнюю неделю на правильный расчет и качественную арматуру, чем годами бороться с последствиями поспешности.
