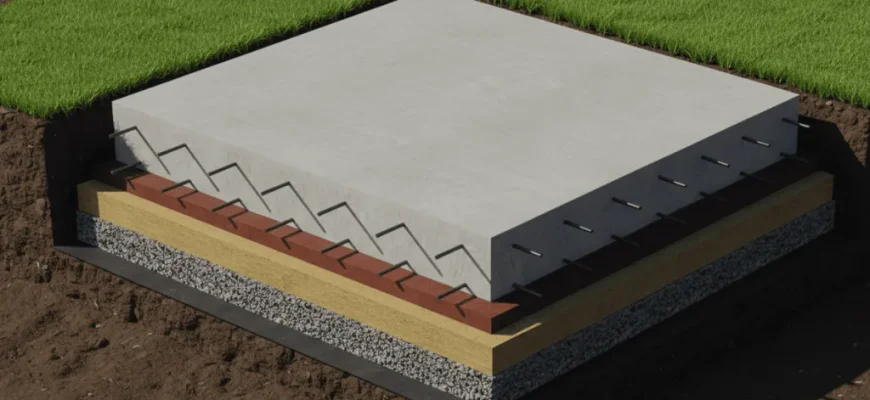

Плитный фундамент на пучинистых грунтах: плавающая технология, которая побеждает морозное пучение

Участок с глинистой почвой, где весной земля вспучивается, а зимой выдавливает всё, что в неё закопано, часто называют проблемным. Многие строители отказываются от таких наделов, а владельцы готовы платить огромные деньги за сложные инженерные решения. Однако существует проверенная технология, которая не борется с пучением, а просто игнорирует его. Речь о плитном фундаменте — монолитной железобетонной плите, залитой под всем пятном застройки. Такой фундамент называют плавающим, потому что он поднимается и опускается вместе с грунтом при сезонных изменениях, оставаясь при этом целым и ровным. Никакие трещины, перекосы или разрывы стен при правильном устройстве плавающей плиты не возникают. Технология требует точного соблюдения всех этапов, но результат стоит затраченных усилий.

Почему пучинистый грунт разрушает обычные фундаменты

Морозное пучение возникает из-за того, что вода в глинистых и суглинистых грунтах замерзает и расширяется. Но главная опасность не в самом расширении, а в неравномерности этого процесса. Один угол дома может подняться на 5 см, а противоположный — на 1 см, и тогда ленточный или свайный фундамент трескается или рвётся. Пучинистые грунты также обладают низкой несущей способностью в оттаявшем состоянии — они как кисель. Обычный фундамент, опирающийся на такой грунт, начинает проседать под весом дома.

Плавающая плита решает обе проблемы. Во-первых, она распределяет нагрузку от дома на огромную площадь — до 200 – 300 кг на квадратный метр, что сопоставимо с давлением лыжника на снег. Грунт под плитой просто не продавливается. Во-вторых, плита — жёсткая конструкция. Если грунт под одним краем приподнимется, плита поднимется целиком, не ломаясь, потому что она армирована по всей плоскости. В-третьих, подушка под плитой (песок и щебень) играет роль демпфера и дренажа, отводя воду из-под основания.

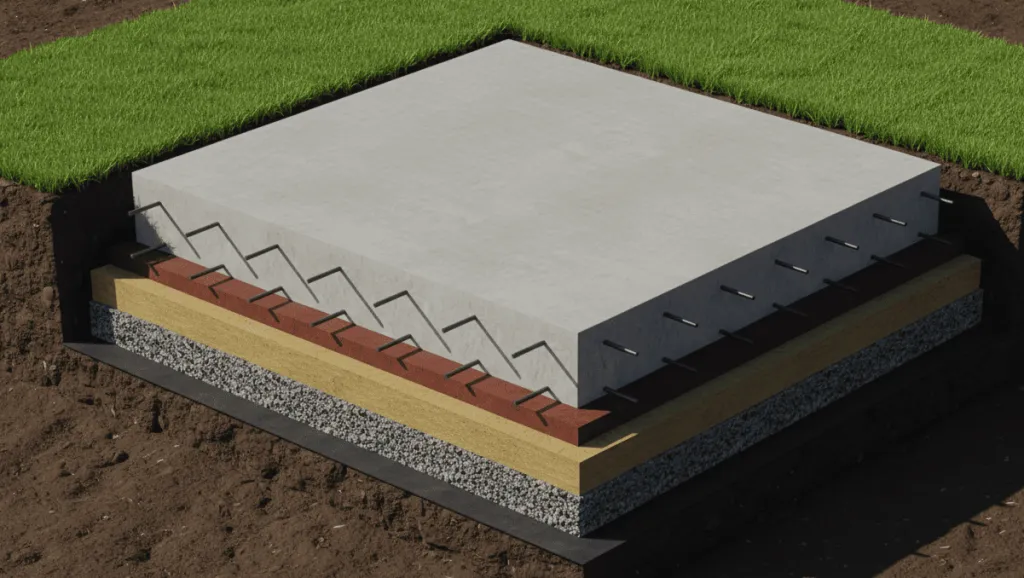

Устройство пирога плавающей плиты: от грунта до чистого пола

Правильно построенная плавающая плита — это многослойная конструкция. Каждый слой выполняет свою функцию: одни отводят воду, другие гасят морозное пучение, третьи распределяют нагрузку, четвёртые утепляют. Пропуск любого слоя или нарушение технологии делает всю систему нерабочей. Ниже представлен классический «пирог» для пучинистых грунтов с низким уровнем грунтовых вод.

Слой первый: планировка и уплотнение основания

Работа начинается с разметки котлована. Плита всегда должна быть больше дома на 50 – 80 см с каждой стороны — это технические поля для монтажа опалубки и утеплителя. Глубина котлована зависит от толщины всех последующих слоёв. В среднем снимают 40 – 60 см плодородного слоя. Дно котлована выравнивают и трамбуют виброплитой. Любая неровность на этом этапе превратится в разную толщину подушки, а значит, в неравномерную осадку.

Слой второй: геотекстиль и подсыпка из песка

На утрамбованное дно расстилают геотекстиль плотностью 150 – 200 г/м². Он не даёт песку и щебню перемешиваться с глиной. Первый слой подсыпки — крупнозернистый песок (фракция 2 – 5 мм) толщиной 30 – 40 см. Песок засыпают послойно: каждые 10 – 15 см проливают водой и трамбуют виброплитой. Качественно утрамбованный песок становится почти монолитным. Он выполняет роль дренажного слоя — вода уходит вниз, а не задерживается под плитой.

• Песок должен быть именно карьерным или речным крупной фракции. Мелкий пылеватый песок не годится — он даёт усадку.
• Влажность при трамбовке должна быть такой, чтобы песок сжимался в кулаке в комок, но не выделял воду.
• Контроль уплотнения: след от обуви на утрамбованном песке не должен быть глубже 5 – 8 мм.

Слой третий: щебёночное основание и вторая подушка

На песок засыпают щебень фракции 20 – 40 мм толщиной 20 – 30 см. Щебень также трамбуют, но без проливки водой — только виброплитой. Задача щебня — распределять точечные нагрузки от плиты и работать как капиллярный разрыв: вода из грунта не поднимается по щебню вверх из-за отсутствия капиллярного эффекта. Поверх щебня часто делают выравнивающий слой песка (5 – 7 см) — бетонную плиту удобнее заливать по более ровному основанию, чем по острым камням.

Слой четвёртый: бетонная подготовка (подбетонка)

Подбетонка — это тонкий (5 – 10 см) слой тощего бетона марки М 100 (В 7.5). Она нужна для двух целей: создать ровную жёсткую поверхность для укладки утеплителя и гидроизоляции, а также предотвратить утечку цементного молочка из основной плиты в щебень. Без подбетонки бетон основной плиты теряет часть прочности. Подбетонку не армируют, но заливают с уклоном 1 – 2 процента от центра к краям для стока возможной воды.

Слой пятый: утепление экструдированным пенополистиролом

Для пучинистых грунтов утепление плиты — не опция, а обязательное условие. Толстый слой экструдированного пенополистирола (XPS) под плитой отсекает холод, идущий от промёрзшего грунта. Грунт под домом не промерзает — значит, нет и морозного пучения. В средней полосе России достаточно 100 – 150 мм XPS (два слоя по 50 мм с перехлёстом швов). На севере толщину увеличивают до 200 мм. Утеплитель укладывают на подбетонку в шахматном порядке, чтобы швы не совпадали. Поверх утеплителя расстилают полиэтиленовую плёнку (пароизоляцию), чтобы бетон не затекал в стыки между плитами утеплителя.

Слой шестой: гидроизоляция

Плавающая плита должна быть водонепроницаемой не только снизу, но и с боков. На утеплитель или подбетонку (в зависимости от проекта) наплавляют рулонную битумно-полимерную гидроизоляцию. Она образует сплошное корыто, в которое потом заливают бетон. Для плит под жилыми домами используют два слоя гидроизоляции с нахлёстом не менее 15 см. Края гидроизоляции загибают вверх на высоту будущей плиты — после заливки их подрезают, и они образуют боковую изоляцию.

Слой седьмой: армирование

Армирование плавающей плиты — самый ответственный этап. Используют ребристую арматуру класса А 400 (А III) диаметром 12 – 16 мм для двухслойной сетки. Нижняя сетка поднимается над гидроизоляцией на 3 – 5 см с помощью пластиковых фиксаторов («стульчиков»). Верхняя сетка крепится на каркасах-пауках, чтобы обеспечить защитный слой бетона сверху. Ячейка сетки — 20 х 20 см или 25 х 25 см. По краям плиты устанавливают дополнительные арматурные стержни (П-образные хомуты), которые связывают верхнюю и нижнюю сетки в единое пространственное ядро.

• Нахлёст арматуры при вязке — не менее 40 диаметров стержня (для 12 мм это 48 см).
• Сварку арматуры не применяют — только вязальную проволоку 1.2 – 1.5 мм. Сварка создаёт жёсткие узлы, которые ломаются при подвижках плиты.
• Для коммуникаций (канализация, водопровод) заранее укладывают гильзы из труб большего диаметра, чтобы потом пропустить инженерные системы сквозь плиту.

Слой восьмой: заливка бетона и уход за ним

Бетон для плиты нужен не ниже марки М 300 (В 22.5), с классом водонепроницаемости W 8 и морозостойкости F 200. Толщина плиты для двухэтажного дома из газобетона — 250 – 300 мм, для каркасного — 200 – 250 мм. Заливку выполняют непрерывно: перерывы более 2 часов создают холодные швы, которые становятся слабыми местами. Поэтому заказывают автобетононасос и сразу несколько машин. Бетон распределяют по площади и вибрируют глубинным вибратором через каждые 30 – 40 см. Вибрация удаляет воздух и заставляет бетон заполнить все пустоты вокруг арматуры.

После заливки плиту накрывают полиэтиленом и в первые 7 дней увлажняют дважды в день (или поливают из шланга с распылителем). Бетон набирает прочность при температуре выше +5 градусов. В жару плиту укрывают мокрыми мешковинами. Опалубку снимают через 10 – 14 дней, а строить стены начинают через 28 дней — это срок полного набора прочности.

Технология утеплённой шведской плиты: продвинутый вариант для холодного климата

Утеплённая шведская плита — это модификация классической плавающей плиты, которая включает в себя все коммуникации и систему тёплого пола прямо внутри фундамента. УШП толще обычной плиты (до 400 – 500 мм), но при этом не требует отдельной стяжки для полов и дополнительного утепления перекрытия. В пучинистых грунтах УШП работает ещё эффективнее, потому что массивный слой утеплителя полностью исключает промерзание грунта под всем домом, даже по краям.

Особенности монтажа УШП на пучинистых грунтах

В УШП слои утеплителя располагаются не только под плитой, но и вертикально по периметру (в качестве несъёмной опалубки), а также горизонтально-отмостка на 1 – 1.5 метра вокруг дома. Эта горизонтальная шуба из XPS отодвигает зону промерзания от дома. В результате пучинистый грунт вокруг дома промерзает, но под плитой всегда положительная температура. Коммуникации закладывают внутри слоя утеплителя до заливки бетона — трубы канализации и водопровода проходят под плитой и выходят в специальные коробы. Электрические кабели для тёплого пола или трубки водяного тёплого пола укладывают поверх утеплителя, затем заливают бетонной стяжкой, которая является верхней частью плиты.

Технология УШП требует безупречной гидроизоляции, потому что прорыв трубы под плитой — это катастрофа. Поэтому все коммуникации делают с двойным запасом прочности: полиэтиленовые трубы низкого давления, уложенные в защитные гофрированные рукава.

Дренажная система и отмостка как обязательное дополнение к плите

Одна только плавающая плита без дренажа на пучинистых грунтах работает плохо. Песчано-щебёночная подушка отводит воду, но если уровень грунтовых вод высок, вода будет приходить постоянно. Поэтому по периметру плиты на глубине заложения подушки укладывают дренажные трубы (перфорированные, в геотекстиле) с уклоном 2 – 3 сантиметра на 10 метров. Трубы выводят в смотровой колодец или в ливневую канализацию.

Отмостка вокруг дома должна быть утеплённой (минимум 50 мм XPS) и шириной не менее 80 см. Она не даёт воде затекать под плиту с поверхности и защищает грунт от промерзания у стен дома. Без утеплённой отмостки пучинистый грунт у фасада будет выдавливать плиту по краям, что со временем приведёт к трещинам. В идеале отмостку связывают с плитой через деформационный шов, но в технологии плавающей плиты часто делают монолитную отмостку, заливая её вместе с основным фундаментом.

Распространённые ошибки при устройстве плавающей плиты на пучинистых грунтах

Даже профессионалы иногда допускают промахи, которые на пучинистых грунтах становятся фатальными. Ниже перечислены самые критические из них, которые встречаются в реальной практике.

• Экономия на утеплителе. Менее 100 мм XPS под плитой в средней полосе приводит к тому, что грунт под краями плиты всё равно промерзает, появляется подпор и трещина.
• Отсутствие песчаной подготовки или трамбовки. Неутрамбованный песок со временем уплотнится под весом дома, и плита просядет на 5 – 10 см неравномерно.
• Армирование одной сеткой (нижней) при толщине плиты более 200 мм. Верхняя сетка обязательна, иначе плита работает только на сжатие и ломается при растяжении.
• Игнорирование вертикального утеплителя на торцах плиты. Мостики холода по краям плиты вызывают локальное пучение углов.
• Заливка бетона при температуре ниже +5 градусов без противоморозных добавок. Вода в бетоне замерзает, и прочность падает на 30 – 50 процентов.
• Отсутствие вибрации. Невибрированный бетон содержит воздушные пустоты, через которые вода проникает внутрь и замерзает, разрушая плиту изнутри.

Также часто забывают про деформационные швы в плите, если дом длиннее 20 метров. На пучинистых грунтах плита длиной более 20 метров может треснуть от собственного температурного расширения. В таких случаях плиту разрезают на два независимых блока с швом шириной 10 – 15 мм, заполненным эластичным герметиком.

Контроль качества на каждом этапе: что проверять новичку

Человек, который впервые строит плитный фундамент своими силами или нанимает бригаду, должен знать ключевые контрольные точки. Первая точка — геодезическая разметка котлована. Перепад высот по дну котлована не должен превышать 3 – 5 см на 10 метров. Вторая точка — толщина каждого слоя подушки. Строители могут сыпать песок и щебень на глаз, но для плиты нужна точность до плюс-минус 2 см. Третья точка — защитный слой арматуры. Фиксаторы-стульчики обязательны. Если арматура лежит на гидроизоляции, через 5 – 7 лет она заржавеет, и плита отслоится.

Четвёртая точка — класс бетона по документам. На бетоносмесительном узле берут контрольный кубик (выливают бетон в форму 10 х 10 см) и везут на испытания. Пятая точка — правильный уход. Плиту нужно увлажнять, даже если идёт дождь — дождевая вода только сверху, а внутренние слои пересыхают. Шестая точка — геометрия после заливки. Проверяют горизонтальность правилом длиной 2 метра: просвет не более 3 – 5 мм. Также проверяют диагонали: разница не более 2 см на 10 метров длины.

Плавающая плита на пучинистых грунтах — это технически сложное, но очень надёжное решение. Она дороже мелкозаглублённой ленты на 30 – 50 процентов, но при этом даёт гарантию, что стены дома не треснут от морозного пучения. Кроме того, плита сама является готовым черновым полом — не нужно делать стяжку, укладывать лаги и утеплять перекрытие. Для регионов с холодным климатом и глинистыми почвами плавающая утеплённая плита часто оказывается самым выгодным вариантом на горизонте 50 лет эксплуатации. Важно одно: нельзя нарушать технологию. Никакие отступления от слоёв, толщин и правил армирования на пучинистых грунтах не прощаются. Только строгое следование проверенному алгоритму превращает «проблемный» участок в идеальную площадку для дома, которому не страшны ни зима, ни весенняя распутица.
