Надежный каркас в бетоне: как армировать ленточный фундамент без ошибок

Ленточный фундамент внешне выглядит монолитной бетонной полосой, однако без арматурного каркаса этот монолит превращается в хрупкую конструкцию, способную расколоться при малейших подвижках грунта или неравномерной нагрузке. Армирование — это создание внутреннего скелета, который принимает на себя растягивающие усилия, тогда как бетон отлично работает на сжатие. Правильно подобранные схемы вязки, расчет диаметра стержней и расположение их в теле фундамента определяют, выдержит ли дом пучение глины, перепады высот и вес стен, или через пару лет покроется трещинами.

Принципы работы арматуры в ленточном фундаменте

Бетонная лента, залитая в траншею, испытывает два основных вида деформаций: сжатие в верхней зоне и растяжение в нижней (при прогибе под весом здания) либо наоборот — при выталкивании фундамента морозным пучением. Бетон отлично выдерживает сжатие, но его прочность на разрыв в 10 – 15 раз ниже. Именно поэтому в зоны растяжения закладывают стальную арматуру, которая берет нагрузку на себя. В ленточном фундаменте работа арматуры наиболее востребована вдоль длинной стороны — поперек ленты напряжения незначительны, поэтому основные рабочие стержни располагают продольно.

Важно различать рабочее и конструктивное (распределительное) армирование. Рабочая арматура воспринимает основные усилия растяжения и имеет диаметр 10 – 16 миллиметров с периодическим профилем (рифленая). Конструктивная арматура (гладкая, диаметром 6 – 8 миллиметров) служит для формирования пространственного каркаса, фиксации рабочих стержней в проектном положении и восприятия незначительных поперечных сил.

Выбор диаметра арматуры: расчет без сложных формул

Проектировщики используют сложные расчеты по СП 63.13330, но для частного дома в один-два этажа можно применять проверенные практикой правила. Диаметр рабочей арматуры выбирают в зависимости от длины ленты и нагрузки, но существует минимальное требование: для фундаментов высотой более 50 сантиметров суммарное сечение продольных стержней должно составлять не менее 0.1 % от площади поперечного сечения ленты.

На практике для легких построек (каркасные дома, бани, гаражи) при ширине ленты 30 – 40 сантиметров используют 4 стержня диаметром 10 – 12 миллиметров. Для домов из газобетона, кирпича или бревна при ширине ленты 40 – 50 сантиметров — 6 стержней диаметром 12 – 14 миллиметров. Для тяжелых двухэтажных коттеджей на пучинистых грунтах диаметр может доходить до 16 – 18 миллиметров.

Распределительная арматура (гладкие стержни или рифленые малого диаметра) выбирается:

• При диаметре рабочих стержней до 12 миллиметров — гладкая арматура 6 миллиметров.
• При диаметре рабочих стержней 12 – 14 миллиметров — арматура 6 – 8 миллиметров.
• При диаметре рабочих стержней 16 миллиметров и более — арматура 8 – 10 миллиметров.

Важный нюанс: для рабочей арматуры нельзя использовать гладкие стержни — у них низкое сцепление с бетоном. Только рифленый профиль (класс А400, А500С) обеспечивает надежную совместную работу стали и бетона.

Расчет количества арматуры на весь фундамент

Перед закупкой материала необходимо посчитать общую длину всех лент (включая внутренние несущие стены) и умножить на количество продольных стержней. При этом учитывают нахлесты при стыковке — стандартный нахлест составляет 40 диаметров рабочей арматуры. Например, для стержня 12 миллиметров нахлест = 40 * 12 = 480 миллиметров. Если длина фундамента 30 метров, а стандартный прут имеет длину 11.7 метра, понадобится как минимум 3 стыка на каждом стержне.

Пример расчета для дома 10х10 метров с одной внутренней несущей стеной (периметр всех лент 50 метров). Используют 4 рабочих стержня диаметром 12 миллиметров. Общая длина рабочей арматуры: 50 * 4 = 200 метров. Прибавляем 10 % на нахлесты и обрезки: 220 метров. Для поперечных хомутов из гладкой арматуры 6 миллиметров с шагом 300 миллиметров: на каждые 50 метров ленты приходится примерно 167 хомутов. Длина одного хомута для ленты шириной 40 сантиметров и высотой 80 сантиметров (с учетом защитного слоя) составит около 2.2 метра. Умножаем: 167 * 2.2 = 367 метров. Добавляем запас 10 % — около 400 метров. Общий метраж арматуры: 220 + 400 = 620 метров. Переведя в килограммы (зная, что 1 метр 12 мм весит 0.888 кг, а 1 метр 6 мм — 0.222 кг), получают вес для заказа.

Схемы армирования ленточного фундамента

Существует несколько типовых схем расположения арматуры в ленте, которые выбирают в зависимости от высоты фундамента и ожидаемых нагрузок. Ключевое правило: все рабочие стержни должны находиться внутри бетона на расстоянии не менее 40 – 50 миллиметров от края ленты — это защитный слой, предотвращающий коррозию.

Четырехстержневая схема для узких лент

Когда ширина ленты не превышает 40 сантиметров, а высота — 60 – 80 сантиметров, оптимально использовать 4 продольных рабочих стержня: два в нижнем поясе и два в верхнем. Стержни в каждом поясе располагают на расстоянии 20 – 30 сантиметров друг от друга. Для фиксации поясов между собой устанавливают поперечные хомуты в виде замкнутого прямоугольника или П-образные скобы с шагом 250 – 350 миллиметров.

Такая схема проста в вязке, не требует большого количества металла, но обеспечивает достаточную прочность для большинства одноэтажных домов и бань. Важно: нижний пояс должен опираться на пластиковые фиксаторы высотой 40 – 50 миллиметров, чтобы стержни не касались подушки или гидроизоляции.

Шестистержневая схема для широких и высоких лент

При ширине ленты более 50 сантиметров или высоте более 100 сантиметров (например, при высоком цоколе) используют 6 рабочих стержней: три в нижнем и три в верхнем поясе. Дополнительный стержень в каждом поясе увеличивает несущую способность каркаса, особенно при неравномерных подвижках грунта. Поперечные хомуты в этой схеме делают более частыми — шаг 200 – 250 миллиметров, а в зонах углов и примыканий — 150 – 200 миллиметров.

Такая схема рекомендуется для домов из газобетона и кирпича, где вес здания высок, а сами стены чувствительны к деформациям основания. Даже небольшие прогибы фундамента при шестистержневом армировании остаются упругими, не приводя к растрескиванию кладки.

Армирование углов и Т-образных примыканий

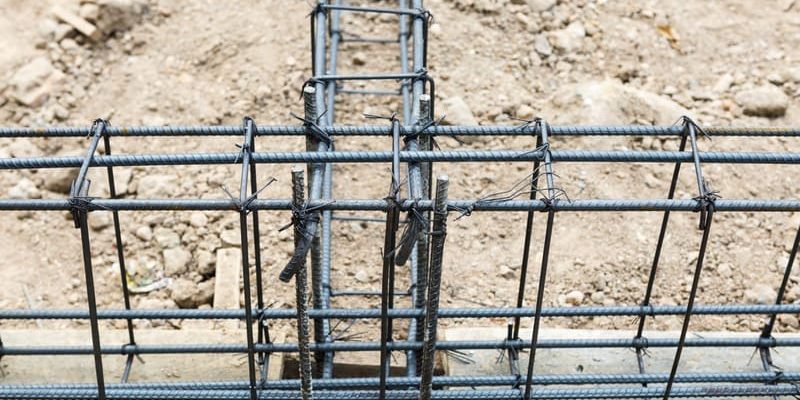

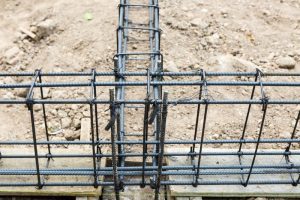

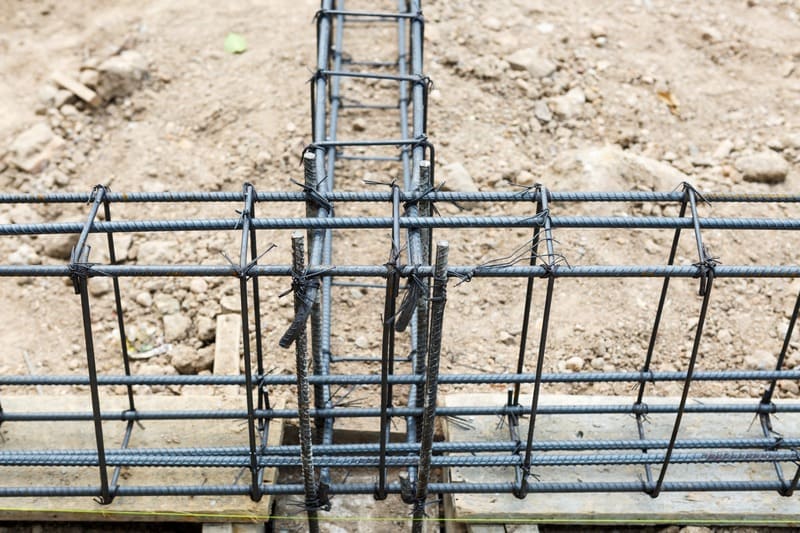

Самое слабое место ленточного фундамента — углы и пересечения стен. Здесь возникают максимальные растягивающие и срезающие напряжения, и если арматуру просто перекрестить под прямым углом, при нагрузке стержни разойдутся. Правильная схема предполагает использование гнутых Г-образных или П-образных элементов, которые заводятся за угол на длину не менее 40 диаметров рабочей арматуры.

Технология армирования угла:

• Внешний стержень нижнего пояса сгибают под углом 90 градусов и заводят на другую сторону угла на 40 – 50 сантиметров (для арматуры 12 мм).
• Внутренний стержень соединяют с внешним с помощью отдельного Г-образного вставного элемента, который вяжут проволокой.
• Верхний пояс армируют аналогично, но с зеркальным отражением.
• Поперечные хомуты в зоне угла ставят с шагом вдвое чаще (100 – 150 миллиметров).

Для Т-образного примыкания (внутренняя стена к наружной) используют П-образные скобы, которые охватывают стержни основной ленты и уходят в примыкающую стену на 40 – 50 диаметров. Нельзя просто воткнуть прямые прутки внутренней стены в основную ленту — такое соединение не передает усилия.

Технология вязки арматуры: инструменты и приемы

Сварка арматуры для каркаса ленточного фундамента в частном строительстве не рекомендуется по двум причинам: при сварке в зоне термического влияния сталь теряет прочность, а для свариваемых стержней нужен специальный состав стали (с индексом «С»). Поэтому 99 % каркасов собирают на вязальной проволоке. Процесс медленнее сварки, но надежнее и доступнее.

Инструменты для ручной вязки

Для соединения стержней используют стальную отожженную проволоку диаметром 1.2 – 1.5 миллиметров. Она мягкая, легко скручивается и не пружинит. Инструменты:

• Ручной вязальный крючок — простой и дешевый, но при большом объеме работ (более 300 узлов) рука устает.
• Механический крючок с храповым механизмом — ускоряет работу в 2 – 3 раза.
• Полуавтоматический пистолет для вязки — профессиональный инструмент, окупается только на больших объектах.
• Шуруповерт с насадкой-крючком — компромиссный вариант для домашнего мастера.

Правильная техника вязки

Проволоку нарезают кусками по 250 – 350 миллиметров. Кусок складывают вдвое, заводят под пересечение стержней по диагонали, крючком поддевают петлю и вращают до плотной фиксации. Важные правила:

• Не перетягивать узел — проволока может лопнуть от перенапряжения.
• Каждый узел должен жестко фиксировать стержни без люфта, но допускается небольшая упругая податливость.
• Вязку начинают с углов и примыканий, затем переходят к прямым участкам.
• Шаг вязки — каждый второй-третий перекресток, но в углах и нахлестах — каждый перекресток.

Готовый каркас проверяют на жесткость: если при нажатии рукой вся конструкция пружинит, а отдельные стержни смещаются — узлов недостаточно. Правильно связанный каркас не деформируется под весом бетонной смеси при заливке.

Защитный слой бетона и фиксация каркаса в опалубке

Одна из самых частых ошибок самодеятельных строителей — укладка арматуры прямо на песчаную подушку или касание стенок опалубки. В этих местах металл остается без бетонного покрытия, контактирует с грунтом и воздухом, начинает ржаветь за 2 – 3 года. Толщина защитного слоя — расстояние от поверхности арматуры до наружной грани бетона — должна составлять не менее 40 миллиметров снизу и с боков, и не менее 30 миллиметров сверху (при условии, что верх ленты не будет подвергаться ударным нагрузкам).

Для обеспечения защитного слоя используют пластиковые фиксаторы:

• «Стульчики» или «звездочки» — для нижнего пояса, поднимают арматуру над подушкой.
• «Столики» или «колесики» — для боковых стенок опалубки, отодвигают каркас от края.
• «Кубики» или распорки — для фиксации расстояния между поясами по вертикали.
• Инвентарные металлические подставки — для тяжелых каркасов из арматуры 14 – 16 мм.

Использовать вместо пластиковых фиксаторов куски кирпича или щебня категорически нельзя: эти материалы впитывают влагу, имеют острые грани и со временем разрушаются, оголяя арматуру. Пластик химически инертен и служит весь срок службы фундамента.

После установки каркаса в опалубку проверяют, чтобы стержни не соприкасались с грунтом или щитами. Контрольное расстояние протыкают щупом в нескольких местах. Любое касание — брак, который нужно исправлять подклиниванием фиксаторами или перевязкой узлов.

При заливке бетона тяжелая смесь давит на каркас с силой до 500 кг на квадратный метр. Чтобы арматура не сместилась, все фиксаторы должны быть установлены с шагом не более 500 миллиметров в шахматном порядке. Особое внимание — углам и зонам стыковки, где давление опалубки максимально.
